項目背景:
xx地産公司由于無線設備老舊,經常出現用戶連接上網慢、連接不穩定很是、常丢包、無法連接等問題,需要對本棟大樓共5層辦公樓層的無線做改造。本次網絡改造項目範圍是基礎網絡架構、綜山關合布線等
網絡改造方案:
用思科WIFI6 AP替換舊有AP。使用萬兆POE交換機替換掉舊有千兆POE交換機,實現萬兆上聯。
新增兩台思科萬兆數據中心nexus交換機作為彙聚,通過vpc技術将POE交換機的兩條萬兆上聯鍊路做捆綁聚合,增加帶寬,提高冗餘性。
新增性能更強的思科9800無線控制器替換舊的5520控制器,出于對客戶保護性投資考慮,舊的5520控制器作為熱備控制器使用
綜合布線方案
本次項目重新鋪設6類非屏蔽雙絞線作為AP接入,所有線路通過天花闆上方套學西接PVC線槽鋪設。樓層網線彙聚到樓層弱電間,接入配線架,并做好标簽标記。

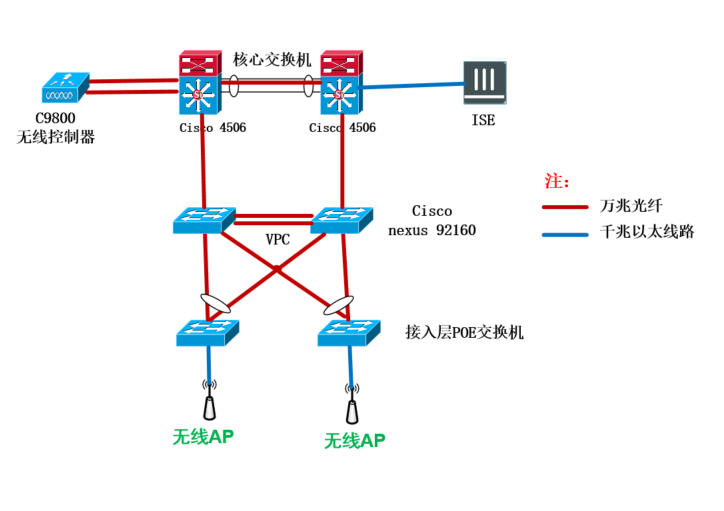

如下圖所示:
